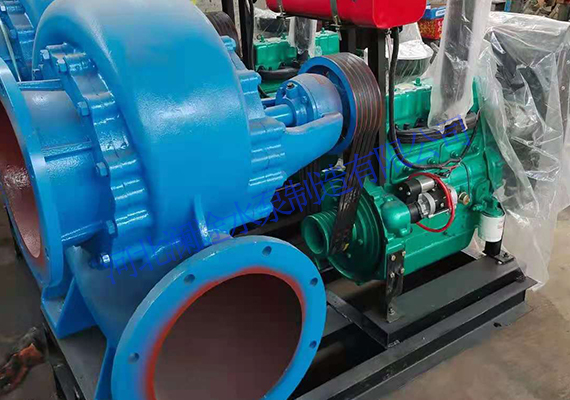

HW混流泵

 HW系列泵为卧式、单级、单吸、涡壳式混流泵。适用于输送清水或物理、化学性质类似于清水的其他液体。用于输送不高于50℃的液体。 应用范围  广泛用在农田排灌、城市给排水、工业供水、水处理等。

在线订购
产品详情

 HW系列泵为卧式、单级、单吸、涡壳式混流泵。适用于输送清水或物理、化学性质类似于清水的其他液体。用于输送不高于50℃的液体。
应用范围  广泛用在农田排灌、城市给排水、工业供水、水处理等。
性能范围
流量:70 ~ 8640 m3/h
扬程:3.5 ~ 20 m
口径:100 ~ 800 mm

型号意义


结构特点
1、HW型泵主要由泵盖、叶轮、泵体、泵轴、轴套和轴承体等主要零件构成。
2、泵盖分别与泵体和进水管相接。泵盖平面与叶轮平面之间有适当间隙。间隙过小,易产生磨擦;间隙过大,会导致泵内的压力水大量回流,使泵的效率降低。平面密封的问题可用纸垫调整。
3、轴封装置由填料函、填料环、填料压盖和油浸石棉盘根组成。其作用是防止空气吸入泵内和防止水从泵内过多的沿轴流出。
4、轴套用以保护主轴、磨损后应及时更换。
5、泵轴用单列向心滚子轴承支承。轴承可用润滑油润滑油量应控制在油标杆的标线间;也可用润滑脂润滑可在装配水泵时加入。使用中通过拆装前盖和后盖来补充。
6、泵体上端有螺孔,用以加灌引水或联接真空泵抽气引水。
7、400HW~500HW泵为水平出水式,如图1;100HW~300HW泵为垂直出水式,如图2;350HW泵有垂直出水和水平出水两种        形式。


参数表:
