IS单级清水泵

IS型离心泵适用于工业和城市给排水,亦可用于农业排灌。用于输送清水或物理及化学性质类似于水的其他液体,被输送液体温度不高于80℃,允许进口压力0.6MPa 参数范围:流量Q 5.4~400m/s,扬程H 4~125m

在线订购
产品详情

IS型离心泵适用于工业和城市给排水,亦可用于农业排灌。
用于输送清水或物理及化学性质类似于水的其他液体,被输送液体温度不高于80℃,允许进口压力0.6MPa
参数范围:流量Q 5.4~400m/s,扬程H 4~125m

型号说明:

IS100-80-160B

IS离心泵 、100-吸入口直径(mm)、80-吐出口直径(mm)、160的名义直径(mm)A-A、B、C分别表示叶轮外径经第一、二、三次切割
结构形式:泵为卧式安装,水平轴向吸入,向上径向吐出。泵为悬架式结构,检修时不需拆卸进、出口管路,即可退出转子部件进行检修。泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结,泵的轴封采用软填料密封。轴承为单列向心球轴承,采用润滑油润滑。
旋转方向:从电机端看,泵为顺时针方向旋转。

零件材质:过流部件材质一般为普通灰铸铁。

成套范围:成套供应泵,电动机、公用底座、联轴器等,还提供底阀、止回阀、闸阀。
IS型泵参数:



 型 号
流量
Q
扬程
H
转速
n
轴功率
Pa
配带电动机 效率
η
必须汽
蚀余量
叶轮名
义直径
进出
口径
泵重
功率 型号
m3/s L/s m r/min kw kw % m mm mm kg
IS50-32-125 7.5
12.5
15
2.08
3.47
4.17
22
20
18.5
2980 0.96
1.13
1.26
2.2 Y90L-2 47
60
60
2.0
2.0
2.5
127 50
32
40
IS50-32J-125 3.75
6.3
7.5
1.04
1.75
2.08
5.4
5
4.6
1480 0.13
0.16
0.17
0.55 Y801-4 43
54
55
2.0
2.0
2.5
127 50
32
40
IS50-32-125A 11.2 3.11 16 2980 0.98 1.5 Y90S-2 50 2.0 115 50
32
40
IS50-32J-125A 5.6 1.56 4 1480 0.12 0.55 Y801-4 52 2.0 115 50
32
40
IS50-32-160 7.5
12.5
15
2.08
3.47
4.17
34.3
32
29.6
2980 1.59
2.02
2.16
3 Y100L-2 44
54
56
2.0
2.0
2.5
154 50
32
40
IS50-32J-160 3.75
6.3
7.5
1.04
1.75
2.08
8.5
8
7.5
1480 0.25
0.29
0.31
0.55 Y801-4 35
48
49
2.0
2.0
2.5
154 50
32
40
IS50-32-160A 11.7 3.25 28 2980 1.72 3 Y100L-2 52 2.0 146 50
32
40
IS50-32J-160A 5.9 1.64 7 1480 0.24 0.55 Y801-4 46 2.0 146 50
32
40
IS50-32-160B 10.8 3 24 2980 1.41 2.2 Y90S-2 50 2.0 136 50
32
40
IS50-32J-160B 5.4 1.5 6 1480 0.2 0.55 Y801-4 44 2.0 136 50
32
40
IS50-32-200 7.5
12.5
15
2.08
3.47
4.17
52.5
50
48
2980 2.82
3.55
3.84
5.5 Y132S1-2 38
48
51
2.0
2.0
2.5
198 50
32
43
IS50-32J-200 3.75
6.3
7.5
1.04
1.75
2.08
13.1
12.5
12
1480 0.41
0.51
0.56
0.75 Y802-4 33
42
44
2.0
2.0
2.5
198 50
32
43

IS50-32-200A

7.0 11.7  14 3.25 45.3 44 2980 3.05 4 Y112M-2 46 2.0 183 50
32
43
IS50-32-200A 3.5  7.9  7.0 2.35 11.3 11   10.4 1450 0.34  0.44  0.46 0.55 Y80-4 32  40.5  42.5 2.0  2.5 183 50  32 42
IS50-32-200B 6.5  10.8  13 2.82 39.6  37.5  35 2900 1.95   2.42  2.63 3 Y100L-2 36   45.5   48.5 2.0  2.5 160 50  32 41
IS50-32-200B 3.3  5.4  6.5 1.85 9.9  9.5  9.1 1450 0.28   0.36   0.39 0.55 Y80-4 31  39  41.2 2.0  2.5 160 50   32 41
IS50-32-250 7.5  12.5  15 3.47 82  80  78.5 2900 5.87  7.16   7.83 11 Y160M-2 28.5  38  41 2.0  2.5 250 50  32 75

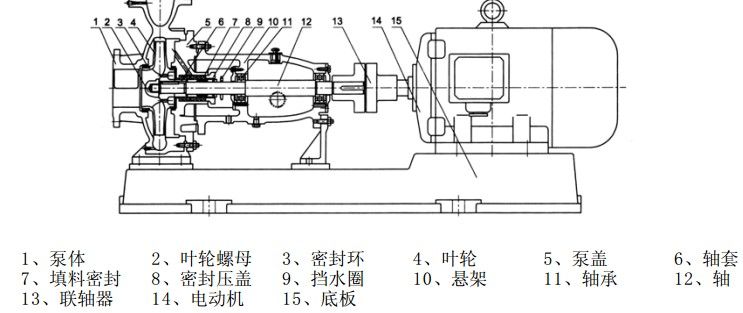

结构图:


安装图:

操作使用:
一、开机前的准备:
1、检查储油室油位。
2、检查电机转向与泵标注转向一致(点动操作)。
3、关闭泵出口阀门。(因离心泵启动时,泵的出口管路内还没有液体,因此还不存在管路阻力和提升高度阻力,在泵启动后,泵扬程很低,流量很大,此时泵电机(轴功率)输出很大,很容易超载、就会使泵的电机及线路,因此启动时要关闭出口阀门,才能使泵正常运转起来。
4、打开泵进口阀门,有排空阀的打开排空阀,让液体充满整个泵腔,泵内气体排净后关闭排空阀,有冷却水的要打开冷却水开关。
二、开机运转:
1、按下电源开关,当泵达到正常转速时,在缓慢打开出口阀门(防止水锤现象)。(在有压管路中,由于某种外界原因:(如阀门突然关闭、断电)使水的流速发生变化,从引起压强的急剧升高和降低的交替变化,这种现象称为水击或水锤)。
2、泵在运行过程中,要注意观察仪表读数(轴承温升不超过35°c)及泵的运行情况和异常声响。(无显示仪表的手摸感觉烫手为准)
3、检查密封处泄露情况,正常范围机械密封为:
流量Q<50m³/h     泄漏量Q≤3 ml/h
L流量Q≥50m³      泄流量Q=5 ml/h
填料密封处泄露量每分钟不超过20滴,机械密封处泄露量每分钟不超10滴。
注意:
一、泵在出口阀门关闭的情况下,泵连续工作时间不得超过3分钟。(泵腔内压力过大,易损坏密封装置)
二、当带有机械密封的泵,因没有开冷却水等原因造成机封发生冒烟现象时,不要及于开冷却水,应先停泵,自然冷却至常温状态后再开机,以免机封损坏开裂。
三、绝对禁止用泵入口阀门控制流量,以免汽蚀现象伤泵。
四、不易让泵在小于设计流量的30%状态下运行。
